電磁制動器內部結構與選型
發布時間：2017-06-28 新聞來源：：臺菱傳動官網
電磁制動器內部結構原理:電磁制動器摩擦片隨著制動片一起旋轉，電磁體與驅動杠桿通過卡簧連接在一起。制動開始時，控制器發出制動信號，電磁體通電，產生電磁吸力，吸附在摩擦片上。由于電磁體被驅動杠桿約束，與摩擦片產生相對滑動，作用在電磁體上的摩擦力帶動與之相連的驅動杠桿繞支點轉動。杠桿的從動端就將制動器的兩個摩擦蹄片張開并壓向制動鼓，產生制動力矩。結束制動時，電磁體斷電，吸力和摩擦力消失，在回位彈簧拉力的作用下，摩擦蹄片離開制動鼓，解除制動。
1、負載的性質，如負載轉矩、負載電樞慣量。負載變動、所用旋轉速度等。
2、使用目的，也就是對電磁制動器的功能要求。如連結、切離、制動、停止、保持、變速、正反旋轉、高頻度運轉、定位、分度、微動等功能。
2、在塵埃很多的場所使用時，請將制動器全部放入箱中。60KGM以下的電磁制動器可以使用直立型，即使是更高的機種也可以使用。
3、用來安裝制動器的長軸尺寸請使用JIS0401 H6或JS6的規格。用于安裝軸的鍵請使用JIS B1301-1959所規定的其中一種。
4、考慮到熱膨脹等因素，安裝軸的推力請選擇在0.2MM以下。
5、安裝時請在機械上將吸引間隙調整為規定值的正負20%以內。
6、請使托架保持輕盈，不要使用制動器的軸承承受過重的壓力。

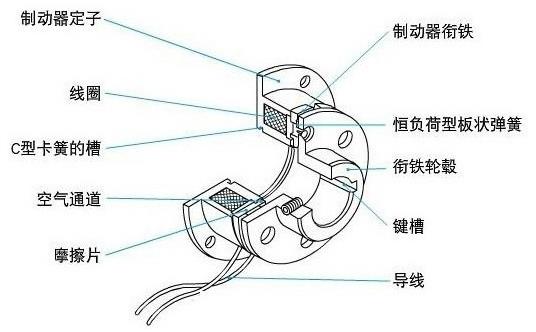

電磁制動器內部結構圖：
電磁制動器是一種將主動側扭力傳達給被動側的連接器，可以據需要自由的結合，切離或制動，因使用電磁力來作動，稱之電磁離合器，制動器，具有響應速度快，結構簡單等優點。
電磁制動器選型事項：
使用電磁制動器的時候，應當要考慮適合環境、使用目的的形狀以及尺寸等要素。尤其是摩擦式的電磁制動器，由于可以瞬間集約后發揮其性能。雖然有它方便的一面，但如果考慮或者是選擇不周則會導致電磁離合器和電磁制動器的功能、性能消失下降。反而會引起多方面的故障。建議廣大用戶在選擇電磁制動時。1、負載的性質，如負載轉矩、負載電樞慣量。負載變動、所用旋轉速度等。
2、使用目的，也就是對電磁制動器的功能要求。如連結、切離、制動、停止、保持、變速、正反旋轉、高頻度運轉、定位、分度、微動等功能。

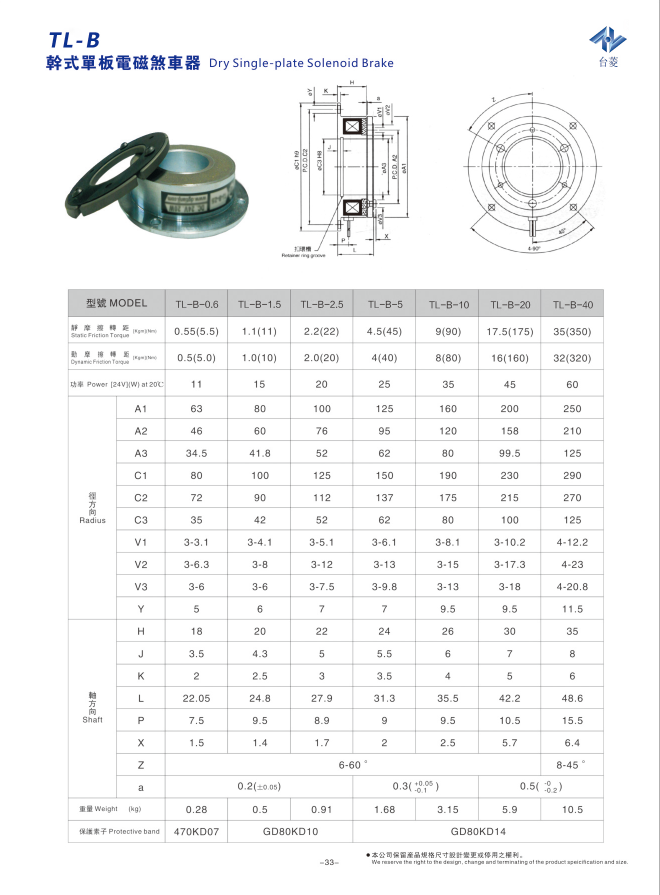

電磁制動器選型參數圖：
電磁制動器使用注意事項
1、請在完全沒有水分、油分等的狀態下使用電磁制動器，如果摩擦部位沾有水分或油分等物質，會使摩擦扭力大為降低，制動的靈敏度也會變差，為了在使用上避免這些情況，請加設罩蓋。2、在塵埃很多的場所使用時，請將制動器全部放入箱中。60KGM以下的電磁制動器可以使用直立型，即使是更高的機種也可以使用。
3、用來安裝制動器的長軸尺寸請使用JIS0401 H6或JS6的規格。用于安裝軸的鍵請使用JIS B1301-1959所規定的其中一種。
4、考慮到熱膨脹等因素，安裝軸的推力請選擇在0.2MM以下。
5、安裝時請在機械上將吸引間隙調整為規定值的正負20%以內。
6、請使托架保持輕盈，不要使用制動器的軸承承受過重的壓力。
7、關于組裝用的螺釘，請利用彈簧金屬片、接著劑等進行防止松弛的處理。
8、利用機械側的框架維持引線的同時，還要利用端子板等進行確實的連接
如有相關需求或者相關問題都可咨詢我司：1800-2922-997
